一、概述

该厂房位于珠海高新开发区，地理条件优越、交通便捷、环境优美。该厂规划占地12000 m² ，建筑面积 32000m ²，分为办公楼和宿舍楼两幢。其办公楼面积为 14520m² ，分为五层，第一层为会议室、SMT 车间、展厅、大堂； 第二、第三层为整装车间；第四层为仓库与物流办公室；第五层为开敞式办公室与多媒体会议室等。该厂房于2016年10月开始设计，2017年5月开始施工，2017年10月竣工并开始投入使用。

二、空调系统设计

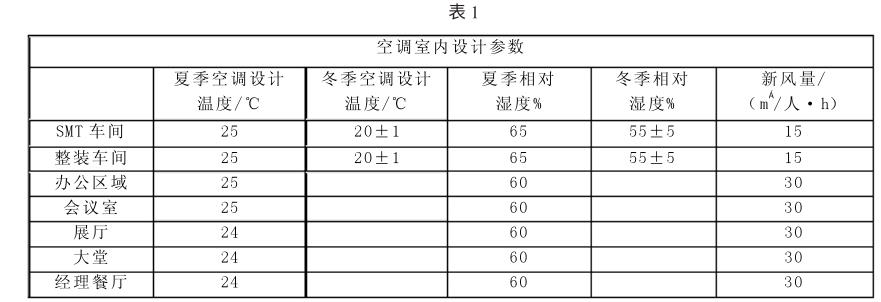

根据建设方的要求，办公楼 1～5 层各区域设置中央空调系统，夏季全场供给，冬季仅SMT 车间、整装车间局部供暖，而且要达到湿度55%以上。有关设计参数见表1。

（一）空调冷热负荷的确定

由于该厂房 SMT 车间存在设备的发热，根据该种类设备情况，确定该车间的冷负荷，其余的各功能区域还是常规设计。另外，新风量的取值既考虑了必须有充分的室外新风补充来满足室内的卫生条件，同时兼顾 《公共建筑节能设计标准》（GB50189- 2005），以节约设备投资和减少能耗，新风量以 15m 3 / （人·h） 计算。经逐时逐项计算，夏季建筑物空调总负荷为2780KW，最大冷负荷出现在14:00。冬季供暖的热负荷为240KW。

（二）空调冷热源

选用1台 870KW（250RT）和1台 1044KW（300RT）的螺杆式冷水机组。设置于一层的制冷机房内，与机组配备使用的冷水泵和冷却泵各3台，分别为2 用 1备。冷水系统和冷却水系统采用并列运行的方式，通过调节水泵运行数量来控制用户侧的水流量，调整不同负荷的需求，而且水泵可以互相备用。冷冻水系统采用膨胀水箱定压，设置在屋面上。冷却塔采用方塔，冷却能力为 250m 3 /h，水塔并列，每台冷却水泵进水管处安装电动蝶阀，冷却塔设在屋面处。

热源：冬季热源由末端风机的电加热提供。

（三）空调水系统

空调的冷冻水系统立管采用同程式，水平支管采用异程式，冷却水系统采用异程式。水系统按建筑结构，分成两大环路。所有风柜的回水管上安装比例积分阀； 风机盘管的回水支管上安装电动二通阀。

（四）空调风系统

1. 一层的大堂、SMT 车间与二、三层的整装车间都采用大风量吊顶风柜，末端加新风系统。

2. 其他的会议室与办公区域选用新风加风机盘管。

3. 各层都设有排风机，排风通过竖向的排风井道，由设在屋面的排风和二次排风排到室外。

4. 一层 SMT 车间，二、三层整装车间工艺要求在冬季要达到恒温恒湿要求，选用风柜加加湿器、电加热的组合安装。

5. 卫生间的排风系统：在每层的卫生间设置离心风机，通过竖向排风井排到天面，管道上设有止回阀。

6. 防烟楼梯防排烟：厂区 1 个防烟楼梯间，设机械加压通风系统，加压送风机设在屋面。

三、空调自控系统

1. 根据建设方要求采用常规的控制功能， 操作控制柜放置在制冷机房。

2. 二、三层的整装车间采用恒温恒湿控制。

3. 维持稳定的供水温度，保证机组安全运行是冷水流量控制的主要目的。冷水流量的控制是利用最小流量旁通阀，确保机组流量不低于最小允许流量。

4. 空调自控系统还包括冷水机组及水泵的运行台数控制、优化启停控制、压差旁通控制、启停连锁控制、各运行状态的遥控及非正常状态的故障报警等。
