精密结构件(电子)净化车间建设 2022-07-21 16:43:26

甲方概况

甲方为深圳某某科技股份有限公司,深交所上市企业,以研发和制造扬声器起步,经过三十年的发展沉淀与创新升级,形成了电声、无线、软件、精密制造四大核心竞争力。

项目概况

项目为精密结构件净化车间工程,产品应用于精密电子产品,厂房按照电子厂净化车间方向建设,根据精密结构件具体生产工艺做具体定制。工程位于深圳龙岗,层高4.6米,消防管底高3.86米,装修施工面积为1991平方米。

设计参数

静态千级车间,温度20~24℃,湿度无要求,相对室外压差15~20Pa,换气次数70次/h;

静态万级车间,温度22~26℃,湿度无要求,相对室外压差10~15Pa,换气次数30次/h;

静态十万级车间,温度20~26℃,湿度无要求,相对室外压差5~10Pa,换气次数30次/h。

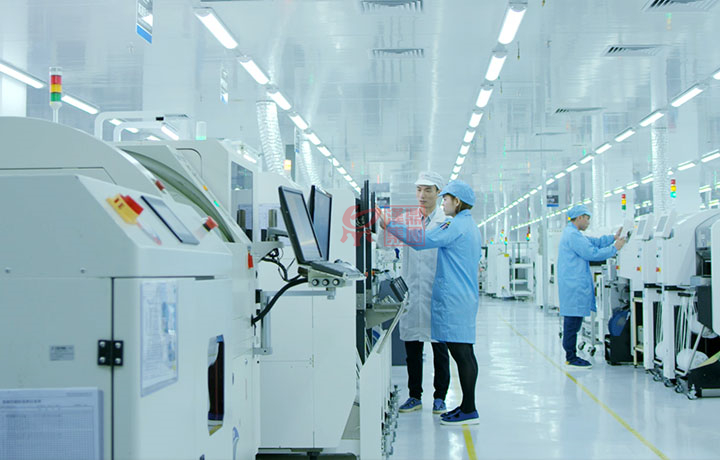

精密结构件净化车间

电子厂净化车间设计施工范围

设计施工内容为车间及办公区域空调及通风、结构装修、电气配电、照明及控制系统,包括车间隔墙、地面、彩钢板吊顶、车间空调通风、空调设备、管道及空调系统、空调配电、压缩空气等工艺管道、消防及防排烟等工程。

设计技术指标

洁净度按照《洁净厂房设计规范》设计,确保达到要求的净化级别;

夏季室外计算空调干球湿度33.5℃,夏季室外计算空调湿球湿度27.8℃;

冬季室外计算干球温度5℃,冬季室外计算相对湿度72%;

夏季大气压力100340pa,冬季大气压力101760pa。

净化空调系统

1. 根据工艺要求不同生产工序分别设置不同净化空调系统,车间空调涉及甲方具体工艺,不展示图纸;

2. 送风方式为万级和十万级采用风机盘管+FFU+新风风口方式,千级采用新风柜+FFU+风管机模式。

装饰部分

墙体采用岩棉彩钢板,吊顶用中空玻镁彩钢板,整板厚50毫米,吊顶高度3.0米,装饰施工中对洁净室范围内的区域做内外圆弧处理。
