1 工程概况

本项目为某研究所科研综合楼，建筑面积38000余ｍ２， 地下1层，地上19层，洁净厂房部分位于大楼的1～3层，净化面积约为5880ｍ２。4～10层为科研部分，10层以上为办公部分（无集中空调）。

本文着审阐述该项目洁净厂房部分的设计，简述大楼其余部分的设计。

2  冷热源设置

2.1 本建筑物的冷热源设置在建筑物旁的辅助工房。

2.2选用2台制冷量1055ｋｗ的水冷螺杆式冷水机组，为1～3层洁净厂房提供空调冷水， 供回水温度为5℃／10℃。由于本项目所处位置无集中热源，故洁净厂房部分空调热源为电加热。

2.3选用2台制冷鼍550ｋＷ的空气源热泵冷热水机组，为4～10层科研部分提供空调冷热水，夏季供回水温度为7℃／12℃，冬季供回水温度为40℃／45℃。

3  空调水系统

3.1洁净空调水系统

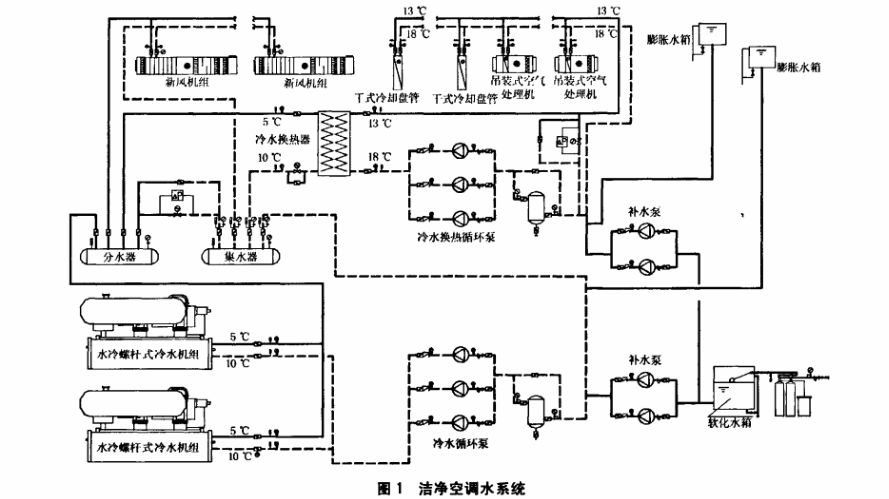

水冷螺杆式冷水机组、空调冷水循环泵、补水泵、空调水换热器设置在辅助工房1层冷水机房内。冷水通过循环泵一部分送至洁净空调系统集中设置的新风机组（MAU），一部分送至冷水换热器，换热后的冷水水温为13℃／18℃，经冷水循环泵供至1～3层吊装式空气处理机组（FDCU）内及回风夹壁墙内的干式冷却盘管（见图１）。

3.2科研部分空调水系统

冷（热）水通过冷水泵（热水泵）供至各层风机盘管、新风机组。空气源热泵冷（热）水机组均设置在本建筑物旁的辅助工房3层屋顶上。所有空调冷（热）水循环泵、补水泵、空调水软化处理设备均设置在辅助工房1层冷水机房内。

4洁净厂房空气净化方案

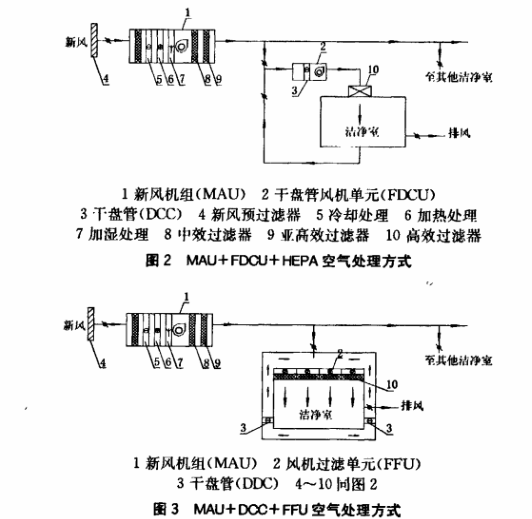

4.1本项目洁净厂房内空气净化等级有5，6，7，8级4种。另外参观走廊的空气要求进行循环过滤。考虑到各层工艺面积限制，无法设置较大面积的空调机房用于空气的循环净化， 以及室内隔间较多，净化等级可能随工艺升级而变化等因素，本项目采用“新风机组＋干盘管风机单元＋高效过滤器”（见图2）和“新风机组＋干盘管＋风机过滤单元”（见图3）的空气处理方式。

4.2 MAU集中处理新风，根据室内温湿度参数计算后确定新风机组冷水进出口温度为5℃／10℃，新风处理到室内空气露点温度后送至室内，用于控制室内相对湿度。FDCU中的干盘管（或位于回风夹墙内的DCC）的冷水供回水温度为13℃／18℃，冷水进口温度高于室内空气露点温度，用于负担室内显热负荷，控制室内温度。

4.3 在MAU＋FDCU＋HEPA空气处理方式中，室内空气过滤循环依靠FDCU中的风机提供循环动力，吊顶上布置的HEPA风口送风，回风经回风夹墙回至FDCU中。

4.4在MAU＋DCC＋FFU空气处理方式中，FFU将室内空气进行循环过滤，回风经回风地板、回风夹墙和回风静压箱回到FFU吸入口。

4.5有回风条件时，FDCU可设置中效过滤器或在室内回风口处加装中效过滤器，对室内空气进行前级过滤，以保护HEPA，延长其使用寿命。

5 经验及体会

5.1适用范围

MAU＋FDCU＋HEPA或MAU＋DCC＋FFU空气处理方式都比较适合室内发热量较大，且各房间发热量差异较大，而室内散湿量较小，相对湿度要求相对一致的情况，热湿比线在焓湿图上接近垂直。对于室内散湿量相对较大的情况，由于干盘管不负担湿负荷，仅依靠新风露点控制室内相对湿度，造成新风需要处理的露点温度比较低，带来各房问湿度控制，设备选型等方面的问题；而且有不同相对湿度要求的房间也需要没置不同的新风系统。

5.2优点

MAU＋FDCU＋HEPA或MAU＋DCC＋FFU空气处理方式可实现各房问单独控制温度，而且其最大优势在于当工艺升级，部分房间需要提高洁净度，相对湿度要求不变，温度要求变化不大时，只需改造本房间，将FDCU风量加大，增加HEPA数量，而其新风系统稍加改变，即可满足洁净要求。因此改造的工程量不大，对系统的影响也比较小。

5.3缺点

由于各房间吊顶内都装有FDCU，每台设备均接有冷水管， 管路上不可避免要设置关断阀门、 电动调节阀、软管接头等水路管件，这就增加了检修点， 增加了漏水泡坏吊顶的可能性。 在实际工程中解决的办法只能是提高施工质量，选用高质量的管路部件，同时在设计中要考虑吊顶内检修通行路线，以方便检修维护。

5.4需要说明的几个问题

5.4.1干盘管的设计供回水温度需根据洁净室内的空气露点温度确定。干盘管的进水温度要高于室内空气露点温度，避免盘管产生凝结水，防止污染吊顶。需要注意的是，干盘管的供冷量需经过计算确定，不能按普通表冷器的额定冷量选用。

5.4.2经过粗效、中效、亚高效三级过滤且达到室内露点的新风，通过风管接至FDCU的回风管，与室内回风混合后经机组内的干盘管等湿降温，再经高效过滤器送至室内。 实际上， 新风也负担了室内部分冷负荷。尤其是新风量相对回风量较大的房间，新风承担的室内负荷也较大。对这类房间，尤其是全新风的房问，如果送风温度比计算的送风温度低或送风温度为露点温度，那么就会出现室内温度比设计温度偏低的现象。对此，需要设置电加热器进行再热，同时ＦＤＣＵ中的干盘管就不再需要了。此时室内温度改由电加热器控制。

5.4.3 MAU＋FDCU＋HEPA或MAU＋DCC＋FFU空气处理方式中ＭＡＵ的全年空气处理过程很重要，需要保证全年新风露点控制。在MAU的功能段设置上需注意满足不同季节的新风处理要求。

5.4.4对于6，7，8级洁净室，气流组织均为乱流。要控制相应的含尘浓度，在风口布置上要尽量均匀，相对于风口布置数量少的洁净室，室内平均含尘浓度要低，效果也要相对较好。

5.4.5新风机组可作为值班风机使用，以维持室内正压，若需要时可采用变频风机。因为乱流洁净室开机自净时间不长，因此除非停机后工件无法收藏，特别容易被污染外，一般情况下可以不设值班风机，只要提前0.5ｈ开启洁净空调系统就可以使洁净室投人工作了。

5.4.6本项目中的洁净走廊大部分要求为8级，采用的气流组织为上送上回，回风集中设置在走廊的一端，局部要求为6级，采用上送侧下集中回风的方式。
